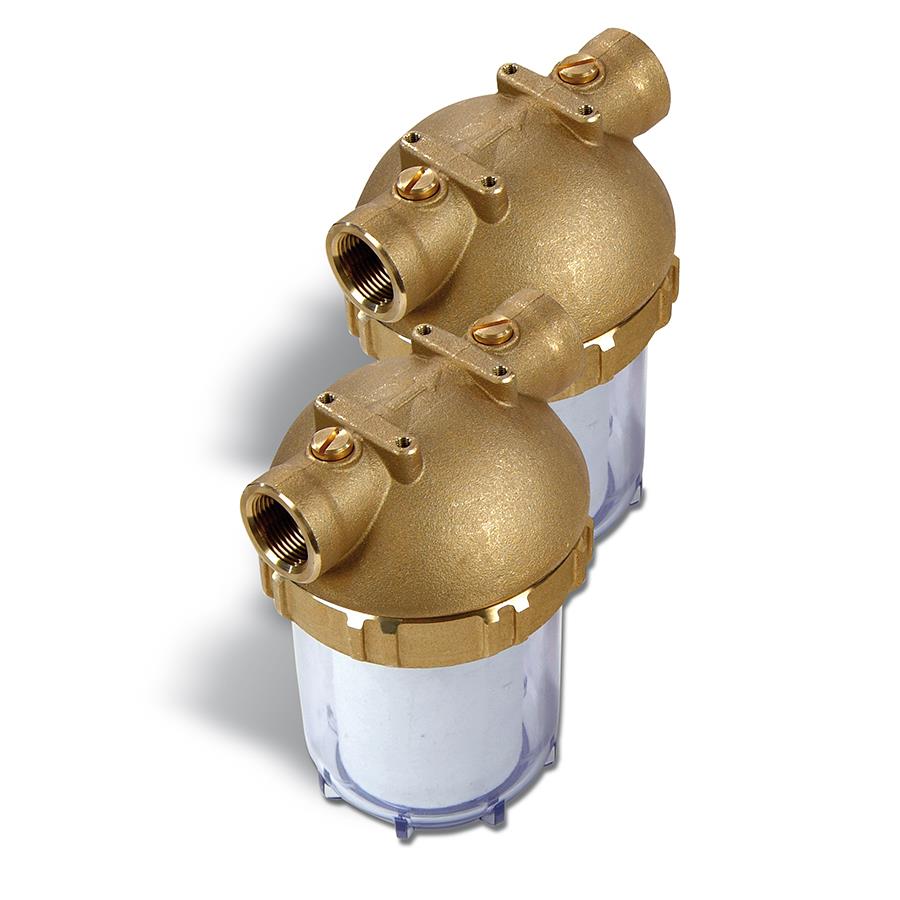

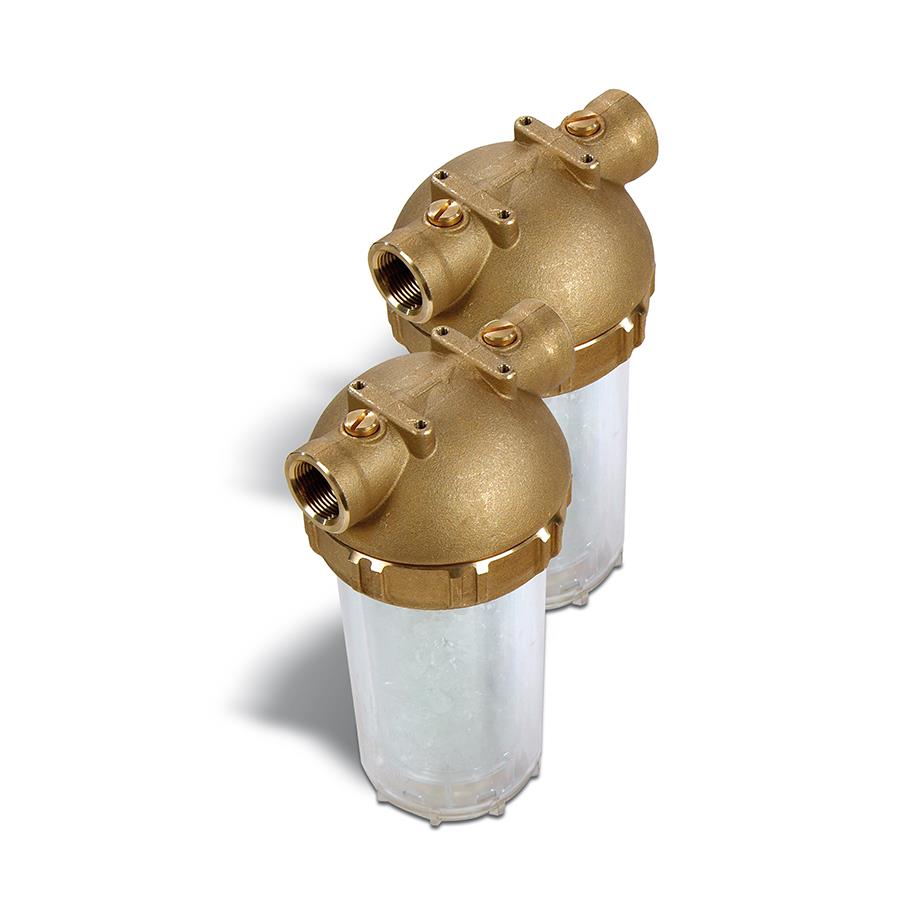

Hochdruckserie (FO3 Unterdeckel SAN, Unterdeckel Trogamid)
FO3 GEHÄUSE MIT TRANSPARENTEM SAN-GEHÄUSE
| CODE |
Modell |
LÄNGE |
ANSCHLUSS |
| A3010070 |
FO3 |
10" |
1"F |
| A3010120 |
FO3 |
10" |
1''1/2F |
| A3010140 |
FO3 |
10" |
2"F |
| A3010080 |
FO3 |
20" |
1"F |
| A3010130 |
FO3 |
20" |
1''1/2F |
| A3010150 |
FO3 |
20" |
2"F |
- Oberkopf (Bronze), Unterdeckel (SAN) und Anschlusskragen als drei Teile.

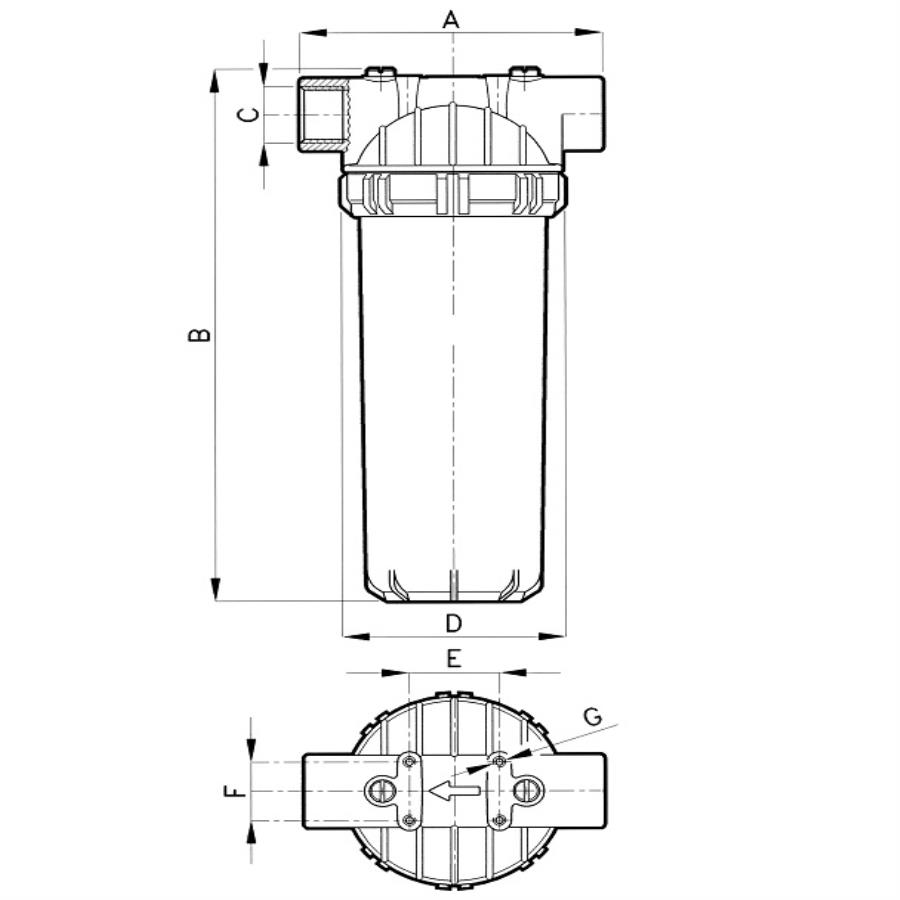

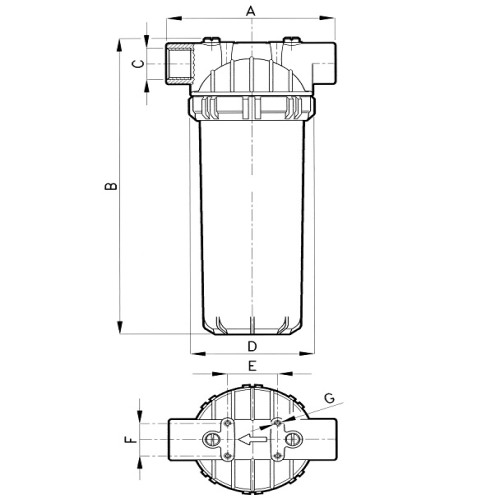

D: Ø112 mm
E: 45 mm
F: 34 mm
G: M5
FO3 GEHÄUSE MIT TROGAMID-GEHÄUSE
| CODE |
Modell |
LÄNGE |
ANSCHLUSS |
| A3020070 |
FO3 |
10" |
1"F |
| A3020120 |
FO3 |
10" |
1''1/2F |
| A3020140 |
FO3 |
10" |
2"F |
- Oberkopf (Bronze), Unterdeckel (TROGAMID) und Anschlusskragen als drei Teile.
D: Ø112 mm
E: 45 mm
F: 34 mm
G: M5
-
| Gehäuse |
SAN |
TROGAMID |
| Kopf |
Bronze |
Bronze |
| O-Ring |
Viton |
Viton |
| Betriebsdruck |
8 bar max |
12 bar max |
| Berstdruck |
35 bar max |
50 bar max |
| Betriebstemperatur |
5°C + 50°C min/max |
5°C + 80°C min/max |
-
